机加工车间的常用量具

2020-9-6 8:23:20浏览次数:

以下就是小编整理出的机加工车间常用量具,本文主要讲了测量器具的分类、测量器具的技术性能指标、测量工具的选定三大部分,看完之后你还有其它补充吗?


一、测量器具的分类



测量器具是一种具有固定形态、用以复现或提供一个或多个已知量值的器具。按用途的不同量具可分为以下几类:


1. 单值量具

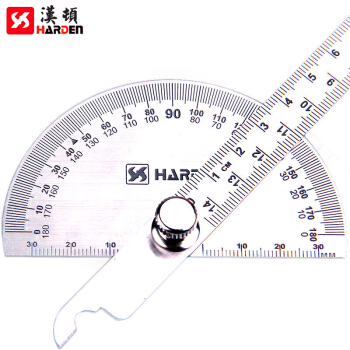

用来复现计量单位或者复现计量单位位数或分数值的量具,如量块、塞规、角度规等



2. 多值量具

可体现一组同类量值的量具。同样能校对和调整其它测量器具或作为标准量与被测量直接进行比较,如线纹尺。



3. 专用量具

专门用来检验某种特定参数的量具。常见的有:检验光滑圆柱孔或轴的光滑极限量规,判断内螺纹或外螺纹合格性的螺纹量规,判断复杂形状的表面轮廓合格性的检验样板,用模拟装配通过性来检验装配精度的功能量规等等。



4. 通用量具

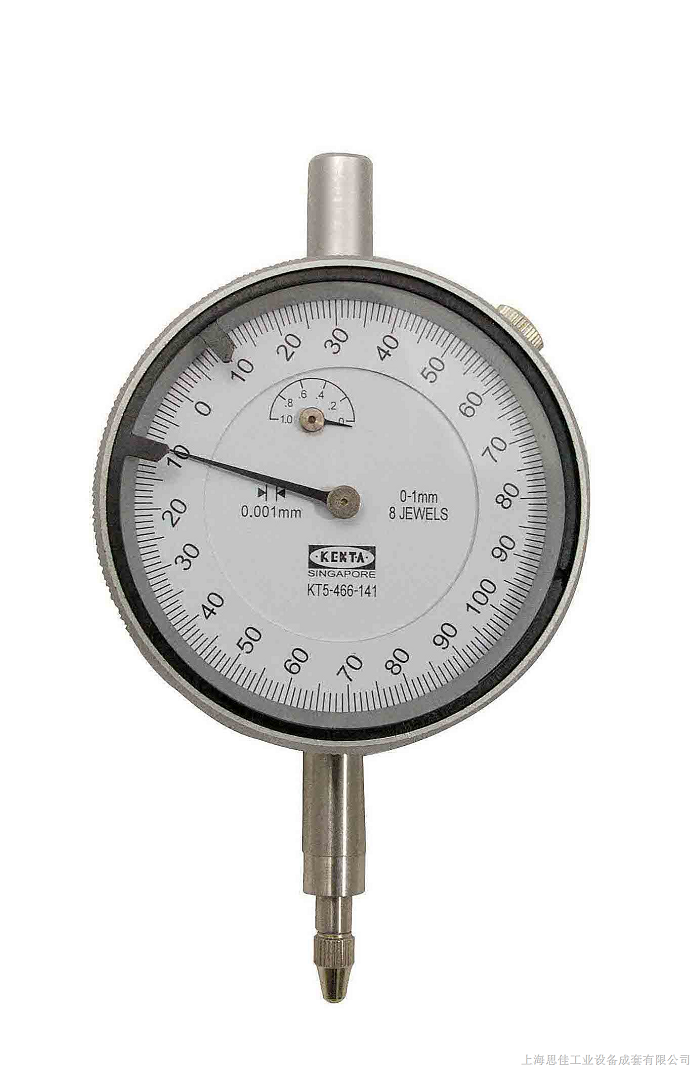

通用量具是指那些测量范围和测量对象较广的量具,一般可直接得出精确的实际测量值,其制造技术和要求较复杂,一般是成系列、规范化的由专业的生产企业制造。如游塞尺、直尺、标卡尺、外径千分尺、百分表等。



二、测量工具的选定


每次测量前,需要根据被测零件的特殊特性选择测量工具,比如,长、宽、高、深、外径、段差等可选用卡尺、高度尺、千分尺、深度尺;轴类直径可选用千分尺、卡尺;孔、槽类可选用塞规、块规、塞尺;测量零件的直角度选用直角尺;测量R值选用R规;测量配合公差小,精度要求高或要求计算形位公差时可选用三次元、二次元;测量钢材硬度选用硬度计。



1. 卡尺的应用

卡尺可测量物体的内径、外径、长度、宽度、厚度、段差、高度、深度;卡尺是最常用、使用最方便的量具,在加工现场使用频率最高的量具。

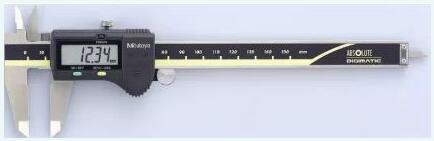

数显卡尺:分辩力0.01mm,用于配合公差小(精度高)的尺寸测量。

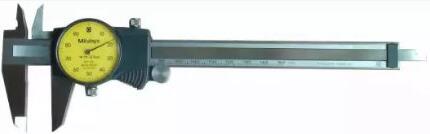

表卡:分辩力0.02mm,用于常规尺寸测量。

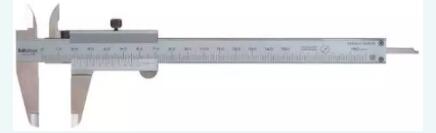

游标卡尺:分辩力0.02mm,用于粗加工测量。



使用卡尺测量时,卡尺的测量面应尽量与被测物体的测量面平行或垂直;

使用深度测量时,如被测物体有R角时,需避开R角但紧靠R角,深度尺与被测高度尽量保持垂直;

卡尺测量圆柱时,需转动且分段测量取最大值;

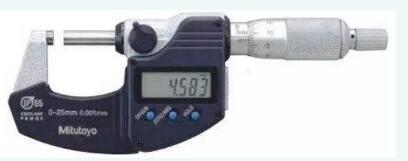

2. 千分尺的应用


千分尺测量五金件时,调动旋钮,快接触工件时,改用微调旋钮旋进,当听到咔、咔、咔三声响后停止,从显示屏或刻度上读出数据。测量塑胶产品时,测量接触面与螺杆轻轻接触到产品即可。

千分尺测量轴类直径时,至少测量两个以上方向且分段测取最大值测量中的千分尺,两接触面应当随时保持清洁,减少测量误差。

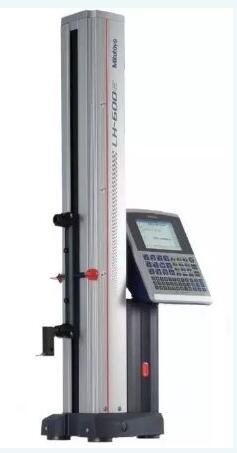

3. 高度尺的应用

高度尺主要用来测量高度、深度、平面度、垂直度、同心度、同轴度、面振、齿振、深度、高度尺测量时,首先要检验测头、各连接部位有无松动现象。



4. 塞尺的应用

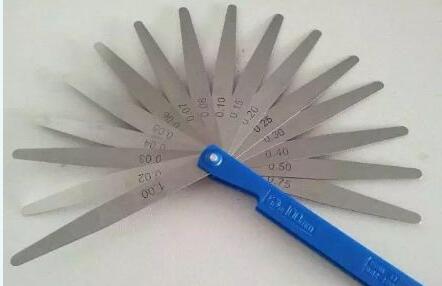

塞尺适用于平面度、弯曲度、直线度的测量。

平面度测量 :将零件放置平台上,用塞尺测量零件与平台之间的间隙(注意:测量时塞尺与平台保持无间隙压紧状态)。

直线度测量:将零件放在平台上旋转一周,用塞尺测量零件与平台之间的间隙。

弯曲度测量:将零件放置在平台上,选取相应的塞尺测量零件两侧或中部与平台之间的间隙。

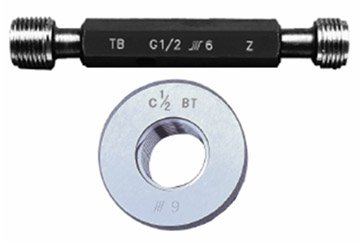

5. 塞规(棒针)的应用:

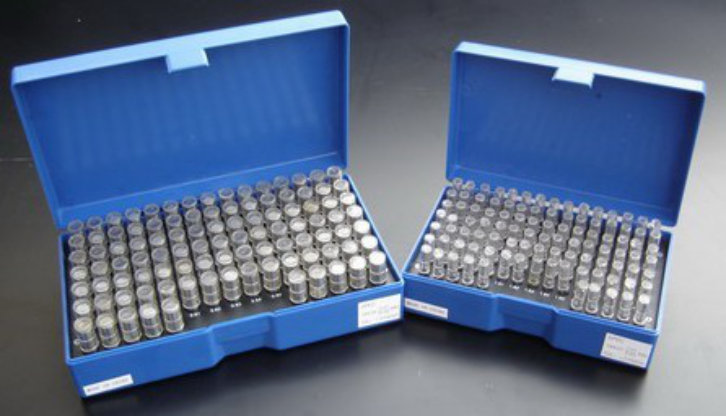

适用于测量孔的内径、槽宽、间隙。零件孔径较大,没有合适的针规时,可将两个塞规重叠,按360度方向测量将塞规固定在带磁性的V形块上,可防止松动,易于测量。


6. 精密测量仪:二次元

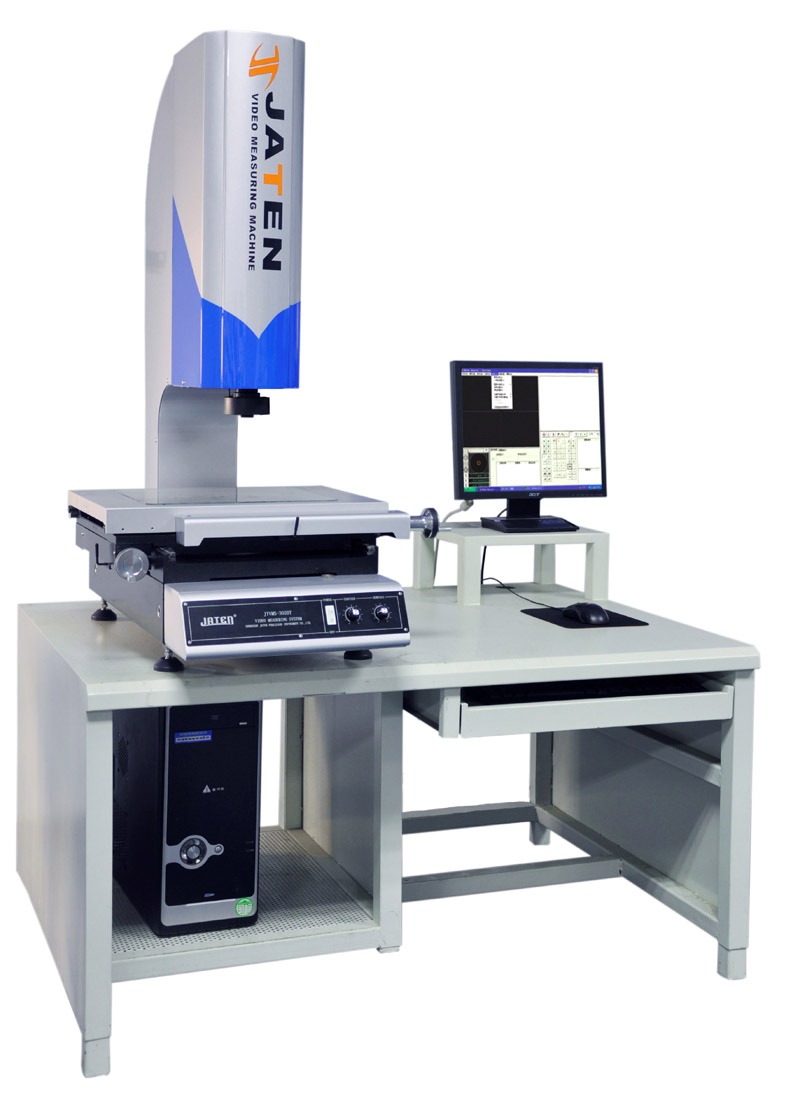

二次元是一种高性能、高精密特性的非接触式的测量仪器。测量器具的感应元件与被测零件表面不直接接触,因而不存在机械作用的测量力;二次元通过投影的方式将所能捕捉到的图象通过数据线传输到电脑的数据采集卡中,之后由软件在电脑显示器上成像;可进行零件上各种几何元素(点、线、圆、弧、椭圆、矩形)、距离、角度、交点、形位公差(圆度、直线度、平行度、垂直度、倾斜度、位置度、同心度、对称度)的测量,还可进行外形轮廓2D描绘用CAD输出。不仅能观测到工件轮廓,而且,对于不透明的工件的表面形状也可以测量。

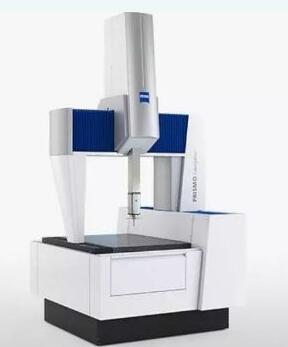

7. 精密测量仪器:三次元(三坐标)


三次元的特点是高精度(可达到μm级);万能性(可代替多种长度测量仪器);可用于测量几何元素(除可测量二次元能测量的元素外,还可测量圆柱、圆锥),形位公差(除可测量二次元能测量的形位公差外,还包括圆柱度、平度度、线轮廓度、面轮廓度、同轴度)、复杂型面。


8. 硬度计的应用

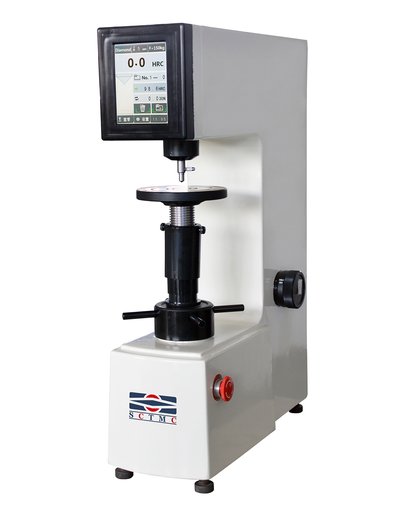

常使用的硬度计有洛氏硬度计(台式)与里氏硬度计(便携式)常用的硬度单位为洛氏HRC、布氏HB、维氏HV。
